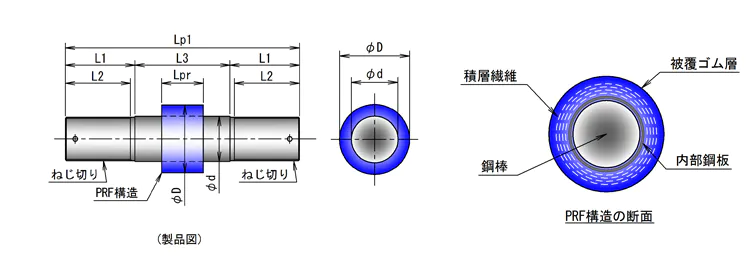

PRF緩衝ピンは、緩衝効果を持つアンカーバー構造であり、鋼棒と緩衝部を脱着可能とし従来の性能を有しながら、施工性や維持管理を容易とする特長をプラスした新たな構造です。
水平力分担構造・横変位拘束構造
特 長(水平力分担構造・横変位拘束構造)
- 設計の適用範囲の広さ橋軸方向および橋軸直角方向の両方向に対応可能でコンパクトに設計できます。
また、移動量はミリ単位で設定でき、支承線の大きな水平力にも対応できます。 - 優れた荷重分散効果と衝撃緩和効果
PRF構造は、連結板内の応力集中の緩和や衝撃力の緩和を発揮するとともに、ゴムの変形と繊維の破断により大きなエネルギー吸収量を発揮します。
- 優れた施工性
従来はPRF構造が鋼棒と一体化構造であったため、連結板との位置調整が困難でしたが、リニューアルしたPRF構造は幅を広くとり、さらに脱着可能な構造としたため、後から差し込むだけで位置調整が不要です。
ご注意ください:工場製作した鋼製ブラケットのネジ部のメッキ溜り、バリを除去し製品との勘合に問題がないことを確認してから設置してください。
- メンテナンスフリーと維持管理の容易性
鋼棒の表面処理は溶融亜鉛めっき処理とし、長期耐久性を有します。
※溶融亜鉛アルミニウム合金めっき、アルミニウム・マグネシウム合金溶射も可能です。
また、PRF構造の埋設繊維は中小地震では破断しない設計であるため長期耐久性を有するとともに、脱着可能な構造であるため点検がしやすく、万一損傷した場合は容易に取り替えが可能です。

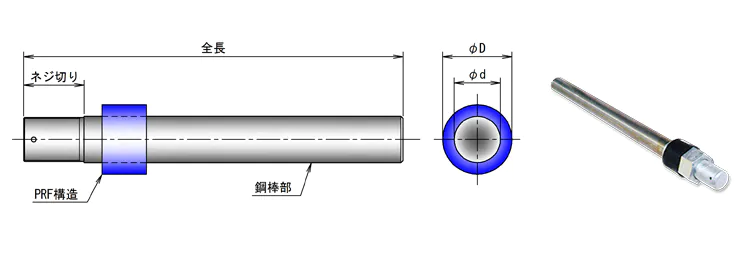

製品規格(水平力分担構造・横変位拘束構造)

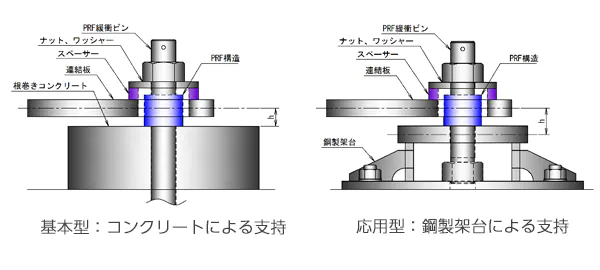

基本型:コンクリートによる支持
鋼棒径(φd) (mm) | 外 径(φD) (mm) | 参考設計荷重 (kN) |
32 | 55 | 35 |
46 | 75 | 100 |
60 | 100 | 220 |
65 | 100 | 235 |
70 | 110 | 290 |
75 | 120 | 360 |
80 | 120 | 400 |
85 | 140 | 480 |
90 | 140 | 520 |
95 | 150 | 610 |
応用型:鋼製架台による支持
鋼棒径(φd) (mm) | 外 径(φD) (mm) | 参考設計荷重 (kN) | 鋼棒径(φd) (mm) | 外 径(φD) (mm) | 参考設計荷重 (kN) | |
32 | 55 | 20 | 120 | 180 | 850 | |
46 | 75 | 75 | 125 | 200 | 930 | |
60 | 100 | 150 | 130 | 200 | 1020 | |
65 | 100 | 190 | 135 | 210 | 1130 | |
70 | 110 | 250 | 140 | 210 | 1200 | |
75 | 120 | 290 | 145 | 230 | 1290 | |
80 | 120 | 300 | 150 | 230 | 1400 | |
85 | 140 | 350 | 155 | 240 | 1510 | |
90 | 140 | 420 | 160 | 240 | 1630 | |
95 | 150 | 470 | 165 | 260 | 1760 | |
100 | 150 | 550 | 170 | 260 | 1900 | |
105 | 170 | 600 | 180 | 280 | 2120 | |
110 | 170 | 680 | 190 | 300 | 2450 | |
115 | 180 | 770 | 200 | 310 | 2750 |

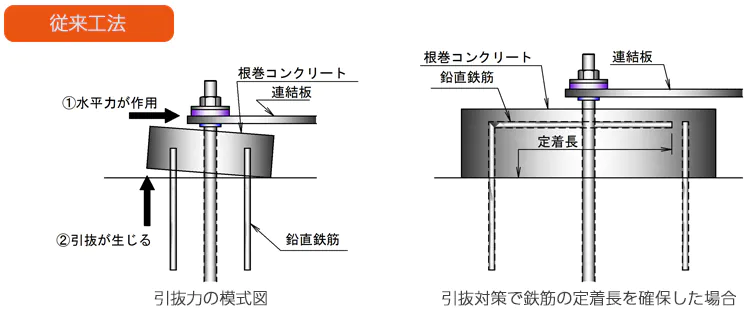

根巻きコンクリートのプレート補強工法のご提案(水平力分担構造・横変位拘束構造)
コンクリートサイズが大きくなり、橋座スペースに設置困難
コンクリートサイズを小さくし、橋座スペースへの設置の可能性が増加
コンクリートの荷重負担が低減
設置例
上部工下部工連結
特 長(上部工下部工連結・桁連結)
- 設計の適用の広さ
移動量はミリ単位で設定できます。 - 優れた荷重分散効果と衝撃緩和効果
PRF構造により連結板内の応力集中の緩和や衝撃力の緩和を発揮するとともに、ゴムの変形と繊維の破断により大きなエネルギー吸収量を発揮します。 - 優れた施工性

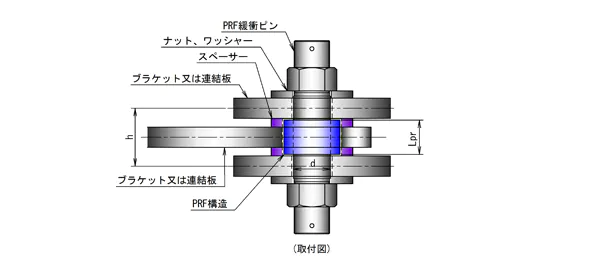

PRF構造は脱着可能な構造としたため、PRF構造をブラケット内部に仮設置しブラケットの外側から鋼棒を差し込むだけで容易に施工できます。 - メンテナンスフリーと維持管理の容易性
鋼棒の表面処理は溶融亜鉛めっき処理とし、長期耐久性を有します。
※溶融亜鉛アルミニウム合金めっき、アルミニウム・マグネシウム合金溶射も可能です。
また、PRF構造の埋設繊維は中小地震では破断しない設計であるため長期耐久性を有するとともに、脱着可能な構造であるため点検がしやすく、万一損傷した場合は容易に取り替えが可能です。

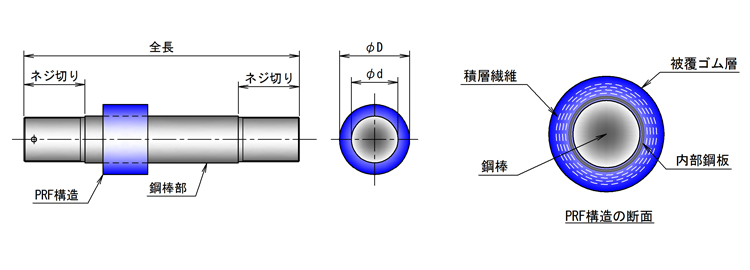

製品規格(上部工下部工連結・桁連結)
鋼棒径(φd) (mm) | 外 径(φD) (mm) | 参考設計荷重 (KN) | 鋼棒径(φd) (mm) | 外 径(φD) (mm) | 参考設計荷重 (KN) | |
32 | 55 | 50 | 120 | 180 | 1160 | |
46 | 75 | 100 | 125 | 200 | 1250 | |
60 | 100 | 230 | 130 | 200 | 1360 | |
65 | 100 | 270 | 135 | 210 | 1470 | |
70 | 110 | 360 | 140 | 210 | 1580 | |
75 | 120 | 430 | 145 | 230 | 1660 | |
80 | 120 | 490 | 150 | 230 | 1780 | |
85 | 140 | 570 | 155 | 240 | 1890 | |
90 | 140 | 640 | 160 | 240 | 2020 | |
95 | 150 | 720 | 165 | 260 | 2180 | |
100 | 150 | 790 | 170 | 260 | 2300 | |
105 | 170 | 880 | 180 | 280 | 2680 | |
110 | 170 | 950 | 190 | 300 | 2920 | |
115 | 180 | 1070 | 200 | 310 | 3210 |
