曲面用ラバースチールと鋼製フレームの一体化構造で、型枠兼用を実現
![鋼製フレームのイメージ](https://www.sbt.co.jp/main/wp-content/uploads/2024/02/rubber_steel_image01-1024x577.jpg)
![コンクリート打設完了イメージ](https://www.sbt.co.jp/main/wp-content/uploads/2024/02/rubber_steel_image02-1024x576.jpg)
![ラバースチール(型枠兼用鋼製フレーム)設置状況](https://www.sbt.co.jp/main/wp-content/uploads/2024/02/rubber_steel_mv.jpg)
砂防堰堤や取水堰、頭首工、橋脚など河川内に設けられているコンクリート構造物は、流下する土砂や、礫の衝突により、表面が摩耗や損傷を受け、構造物本体の破壊を招くおそれがあることから、耐久性に優れた保護材が望まれています。ラバースチールは、ゴムの弾性と鉄の剛性とを組み合わせた耐久性に優れた保護材で、コンクリートをはじめとする各種構造物の保護材として、採用いただいております。

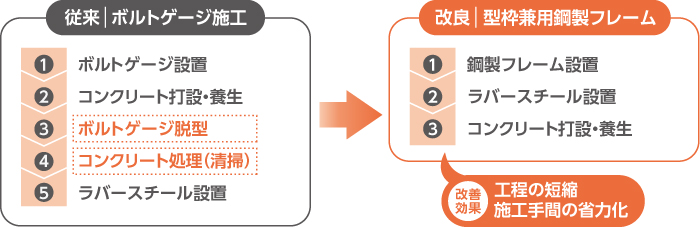

ラバースチールを砂防堰堤の水通し天端に施工する際に使用する専用法型枠「ボルトゲージ」の代わりにラバースチールとあらたに考案した鋼製フレームを一体化して施工することで曲面用ラバースチールを型枠兼用として使用することが可能となりました。この施工方法により、従来の施工工程に対してボルトゲージ脱型、コンクリート処理(清掃)の削減により、工程が短縮でき、施工手間の省力化に貢献いたします。
![従来:ボルトゲージ施工 1.ボルトゲージ設置 2.コンクリート打設・養生 3.ボルトゲージ脱型 4.コンクリート処理(清掃) 5.ラバースチール設置 改良:型枠兼用構成フレーム 1.構成フレーム設置 2.ラバースチール設置 3.コンクリート打設・養生 改善効果:工程の短縮 施工手間の省力化](https://www.sbt.co.jp/main/wp-content/uploads/2024/02/rubber_steel_improvement.jpg)
施工イメージ
1.鋼製フレーム設置

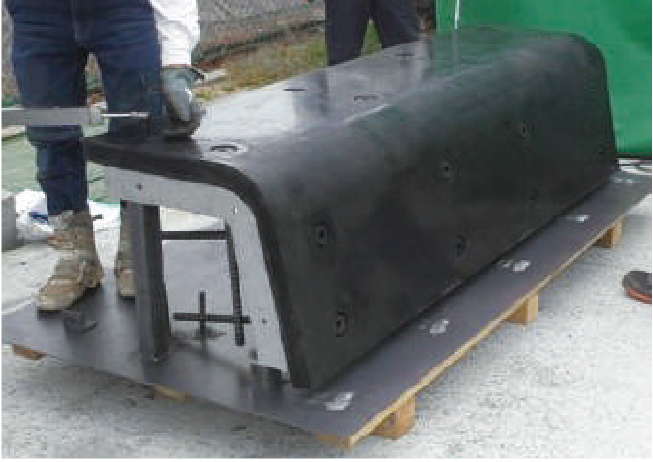

2.ラバースチール設置
3.コンクリート打設・養生
