カラー防舷材
特長
- 白、グレーのカラー防舷材が製作可能です。
- 白色の船体が多い漁船では、従来の黒色防舷材に接触するとゴムの黒色が付着する問題がありましたが、白色防舷材を用いることで黒色付着が生じません。
- 景観に配慮した防舷材の色の選択ができます。
岸壁用防舷材 設置環境の確認事項
船舶の動揺により岸壁角部と船舶が接触する可能性があります。
防舷材取付上部位置は、上部工天端付近から設置してください。
製作可能防舷材タイプ
| 防舷材タイプ | 色 |
|---|---|
| SWK型、PCL型、MCL型 | 白、グレー |
| SF型 | 白 |
漁港用防舷材

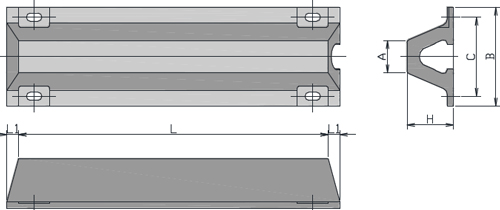

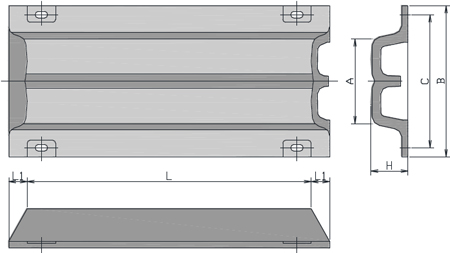

SWK型（白、グレー）
寸法・性能
※長さは100mm単位で製作可能です。
※製作最小長さは500mm（0.5m）です。
（寸法単位：mm）
| 標準サイズ （mm） | 性能 標準45%変位時 （1mあたり） | |||||||
|---|---|---|---|---|---|---|---|---|
| H | A | B | C | L1 | L | ボルト サイズ | 質量 （1mあたり・kg） | 吸収エネルギー (kN・m) |
| 100 | 240 | 430 | 370 | 50 | 500～3000まで100単位 | M20 | 30 | 2.30 |
| 130 | 280 | 500 | 440 | 65 | 500～3500まで100単位 | M20 | 39 | 3.88 |
| 150 | 320 | 560 | 500 | 75 | 500～3000まで100単位 | M22 | 49 | 5.16 |
| 200 | 400 | 680 | 600 | 100 | 500～3500まで100単位 | M22 | 80 | 9.18 |
1J = 1N･m
性能公差：吸収エネルギー -10%以上
※ 色（白またはグレー）による性能の違いはありません。
コーナー保護型防舷材
PCL型（白、グレー）
寸法・性能
※長さは100mm単位で製作可能です。
※製作最小長さは500mm（0.5m）です。
（寸法単位：mm）
※（）内は100Hの場合。
※150Hにはスベリ止めはついておりません。
| 標準サイズ | 性能 標準40%変位時 （1m当り吸収エネルギー） | |||
|---|---|---|---|---|
| 高さ （H) | 天端側幅 （A） | 正面側幅 （B） | 長さ （L) | （kN・m） |
| 100 | 170 | 220 | 2,000まで100単位 | 1.67 |
| 130 | 170 | 250 | 2,000まで100単位 | 2.75 |
| 150 | 180 | 350 | 2,000まで100単位 | 3.75 |
1J = 1N･m
性能公差：吸収エネルギー -10%以上
※ 色（白またはグレー）による性能の違いはありません。
※長さはご相談ください。
コーナー保護型防舷材
MCL型（白、グレー）
寸法・性能
※長さは100mm単位で製作可能です。
※製作最小長さは500mm（0.5m）です。
（寸法単位：mm）
| 標準サイズ（mm） | 性能 標準40%変位時 （1m当り吸収エネルギー） | |||
|---|---|---|---|---|
| 高さ （H） | 天端側幅 （A） | 正面側幅 （B） | 長さ （L） | （kN･m） |
| 200 | 190 | 285 | 3,000まで任意 | 6.67 |
1J=N･m
性能公差：吸収エネルギー -10%以上
※ 色（白またはグレー）による性能の違いはありません。
※長さはご相談ください。
漁港・浮き桟橋向け防舷材

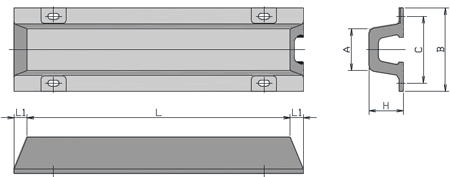

SF型（白）
寸法・性能
※製作最小長さは500mm（0.5m）です。
（寸法単位：mm）
| 標準サイズ （mm） | 性能 標準45%変位時 (1mあたり) | |||||||
|---|---|---|---|---|---|---|---|---|
| H | A | B | C | L1 | L | ボルトサイズ | 質量 （1mあたり・kg） | 吸収エネルギー （kN・m） |
| 100 | 120 | 250 | 200 | 50 | 500〜2000まで100単位 | M20 | 26 | 2.30 |
| 130 | 150 | 300 | 240 | 50 | 500〜2000まで100単位 | M20 | 30 | 3.88 |
※ 性能公差：吸収エネルギー -10%以上
※長さはご相談ください。
