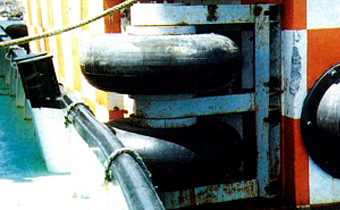

D型ローラーフェンダー
特 長
- D型ローラーフェンダーは耐摩耗、耐衝撃、耐候性に優れたゴムで作った中空の輪状ゴムを回転軸に取付けたものです。
- 船舶が接触したとき、その進行方向に回転しながら、中空の輪状ゴムの伸縮により、衝撃力を緩和する防舷材です。
- ゴム弾性によりエネルギーを吸収する方法ですから空気タイヤ式のものに比べて取扱い管理に手間がかかりません。
- 気温差による性能変化がほとんど有りません。
構 造
性能表
| 規 格 No. | 常用最大 変位量 | D1 | D2 | D3 | |||
| 反 力 | 吸 収 エネルギー | 反 力 | 吸 収 エネルギー | 反 力 | 吸 収 エネルギー | ||
| mm | kN | kN・m | kN | kN・m | kN | kN・m | |
| 060-20 | 125 | 67.1 | 2.34 | 134 | 4.69 | 202 | 7.03 |
| 075-25 | 159 | 105 | 4.64 | 210 | 9.28 | 315 | 13.8 |
| 090-30 | 185 | 151 | 7.85 | 302 | 15.7 | 453 | 23.5 |
| 120-40 | 260 | 269 | 19.4 | 540 | 38.8 | 814 | 58.3 |
| 150-50 | 325 | 419 | 37.8 | 844 | 75.5 | 1270 | 113 |
| 180-60 | 390 | 608 | 65.4 | 1220 | 130 | 1820 | 196 |
| 210-70 | 455 | 824 | 102 | 1650 | 204 | 2470 | 306 |
性能公差 反力 ： ＋10%以下、吸収エネルギー ： －10%以上

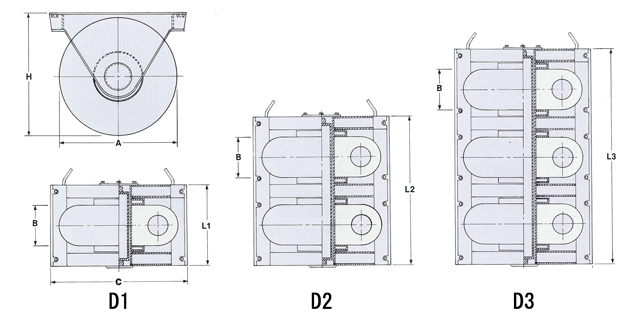

各部寸法・重量表
| 規 格 No. | A | B | C | D | H | D1 | D2 | D3 | |||
| L1 | 重 量 (kg) | L2 | 重 量 (kg) | L3 | 重 量 (kg) | ||||||
| 060-20 | 600 | 200 | 695 | 320 | 620 | 420 | 128 | 770 | 249 | 1,120 | 367 |
| 075-25 | 750 | 250 | 870 | 400 | 775 | 510 | 257 | 935 | 500 | 1,360 | 737 |
| 090-30 | 900 | 300 | 1,040 | 480 | 930 | 610 | 467 | 1,120 | 880 | 1,630 | 1,295 |
| 120-40 | 1,200 | 400 | 1,380 | 640 | 1,240 | 820 | 1,048 | 1,500 | 2,042 | 2,180 | 3,009 |
| 150-50 | 1,500 | 500 | 1,740 | 800 | 1,550 | 1,010 | 2,012 | 1,850 | 3,919 | 2,690 | 5,785 |
| 180-60 | 1,800 | 600 | 2,080 | 960 | 1,860 | 1,210 | 3,442 | 2,215 | 6,703 | 3,220 | 9,892 |
| 210-70 | 2,100 | 700 | 2,440 | 1,155 | 2,205 | 1,410 | 5,614 | 2,590 | 10,924 | 3,770 | 15,897 |
