船体取付用防舷材(SC型)

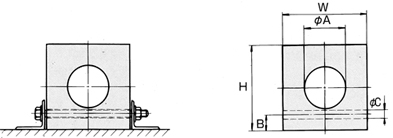

構　造(タイプA)

	150HW	200HW	250HW	300HW	350HW	400HW	500HW	600HW
H	150	200	250	300	350	400	500	600
W	150	200	250	300	350	400	500	600
A	75	100	125	150	175	200	250	300
B	30	35	45	55	65	75	95	120
C	24	27	30	33	36	36	45	50
ボルトサイズ	M20	M22	M24	M27	M30	M30	M36	M42
１mあたりの反力 (kN）	220	292	366	439	520	585	736	883
１mあたりの吸収エネルギー (kN・m)	6.09	10.9	17	24.4	33.3	43.6	68	98
ボルトピッチ	300～480	300～460	280～420	260～450	240～450	200～400	200～450	200～600

（注）反力、エネルギーの値は50% 撓み時

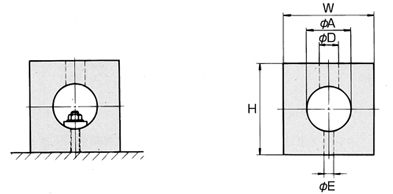

構　造(タイプB)

	150HW	200HW	250HW	300HW	350HW	400HW	500HW	600HW
H	150	200	250	300	350	400	500	600
W	150	200	250	300	350	400	500	600
A	75	100	125	150	175	200	250	300
D	55	60	65	75	80	80	95	105
E	24	27	30	33	36	36	45	50
ボルトサイズ	M20	M22	M24	M27	M30	M30	M36	M42
１mあたりの反力 (kN)	115	153	191	230	268	306	383	459
１mあたりの吸収エネルギー (kN・m)	3.76	6.72	10.4	15.1	20.5	26.9	42	60.4
ボルトピッチ	300～400	260～330	260～320	240～320	240～370	200～300	200～340	200～420

（注）反力、エネルギーの値は40% 撓み時
