RNジョイント(RN-JF型)
日本水道規格
浸出試験適合品
浸出試験適合品
建設技術審査証明
第1952号認証取得
第1952号認証取得
NETIS登録番号
KK-170015-A
KK-170015-A
上水道、下水道における水処理施設や貯水施設等の構造物は、水圧に対する安定性はもちろん、地震動による目地幅の変位に対し追従し、二次災害を防ぐ機能が重要です。
高い止水性を確保した耐震可とう継手と耐震止水板です。
高い止水性を確保した耐震可とう継手と耐震止水板です。
建設技術審査証明
第1952号認証取得
特 長
- 自由自在に成形可能
特殊断面構造により高い自在成形性をもち、用途や目的に応じた形状に即応してお使いいただけます。 - 優れた施工性
直線部材は長尺品で持込み可能(役物部材は現場で接合可能)。軽量なので、側壁部高所や天井でも容易に施工が行えます。 - 高い耐圧性・耐引張り性
特殊断面構造の剛性による耐圧性に加え、目地材設置形状を変えることで流速のある場所でも設置可能です。 - 高い止水性
止水突起の応力集中構造により、高い水密機能を確保する構造です。 - 障害物対策
製品設置高さは、約20mmのため、既設配管、電線等のクリアランスが小さい場合でも設置可能。既設配管、電線、搔き寄せ機レール等をかわしてアンカーを打設する場合、目地方向標準アンカーピッチが400mm(0.1MPaの場合)なので接触しにくくなっています。

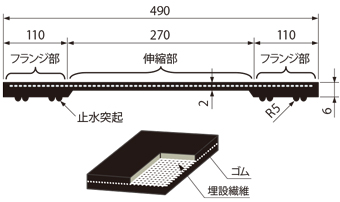

性 能
項 目 | 形 状 | ||
RN-JF100 | RN-JF200 | ||
外面ゴム | EPDM | ||
本体引張強度(kN/m) | 130 | ||
変位量(mm) | 伸び※ | 100 | 200 |
沈下※ | 100 | 200 | |
耐水圧(MPa) | 標準 | 0.1 | |
最大 | 0.2 | ||
最大ボルトピッチ(mm) | 標準仕様 : 400 | ||
0.2MPa 仕様 : 200 | |||
標準設置幅(mm) | 380 |
※ 数値は標準設置構造の場合を示しており、変更可能です。

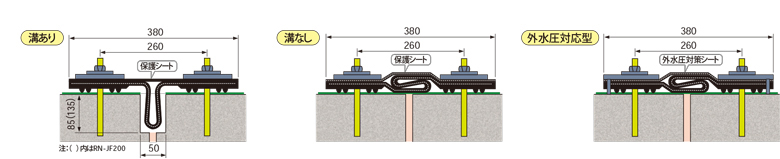

標準設置構造
標準設置構造
ご注意ください:設置面の不陸調整を行い、平滑に仕上げて製品の設置をお願いします。
標準設置断面図 CADデータのダウンロード
※DWGファイルは、「DWG TrueView」「Auto CAD」などのアプリケーションソフトが必要となります。
RN-JF外水圧100
(DWG/0.4MB)
(DWG/0.4MB)
RN-JF内水圧100
(DWG/0.4MB)
(DWG/0.4MB)
RN-JF外水圧200
(DWG/0.4MB)
(DWG/0.4MB)
RN-JF内水圧200
(DWG/0.4MB)
(DWG/0.4MB)

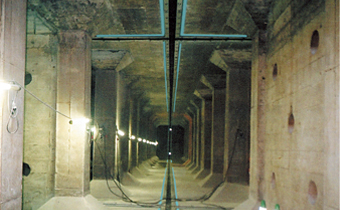

設置箇所例
交差部
入隅部
出隅部
溝 部
